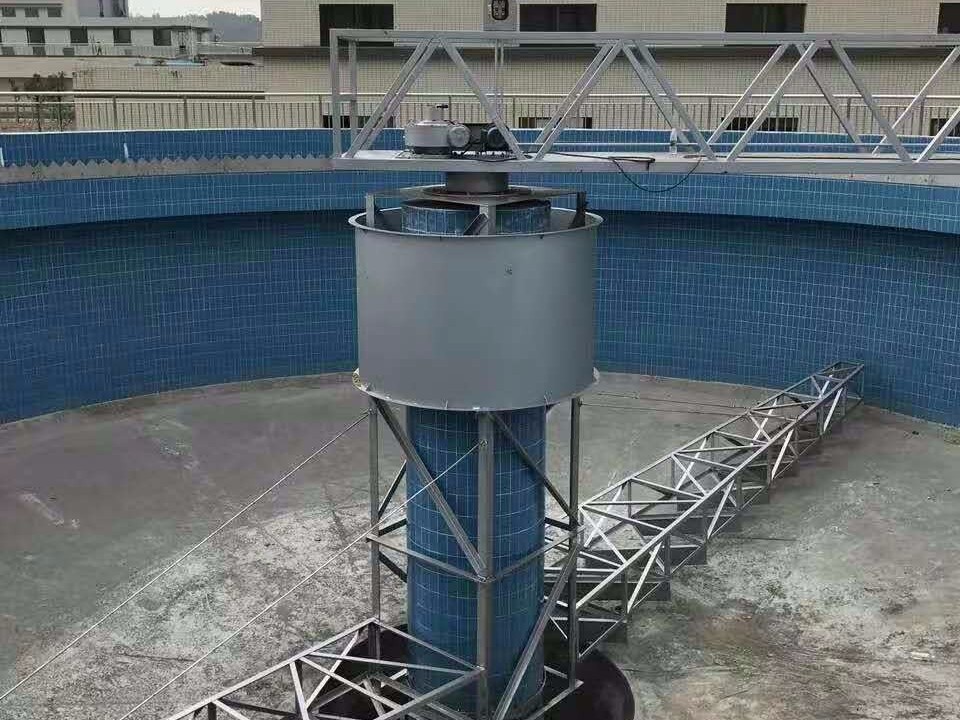

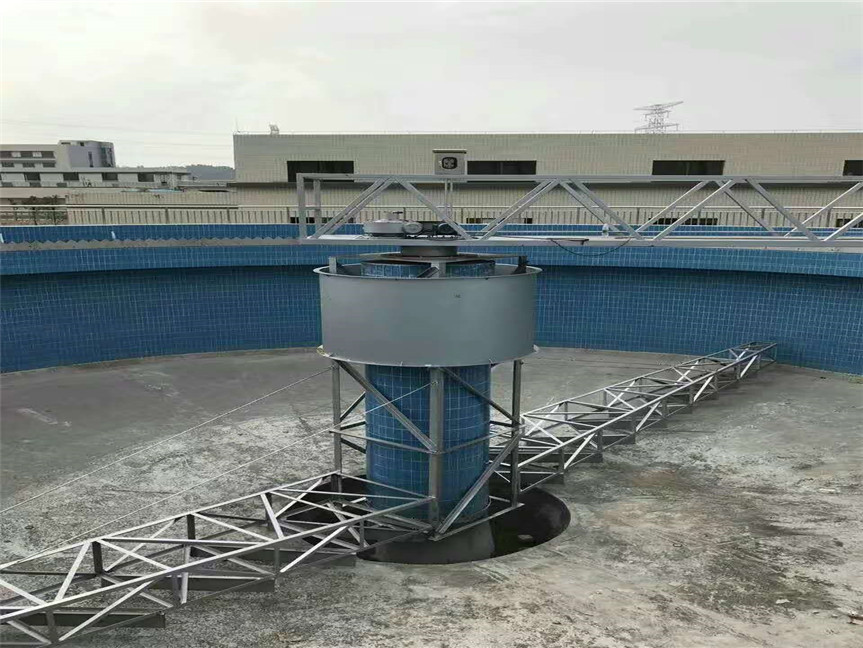

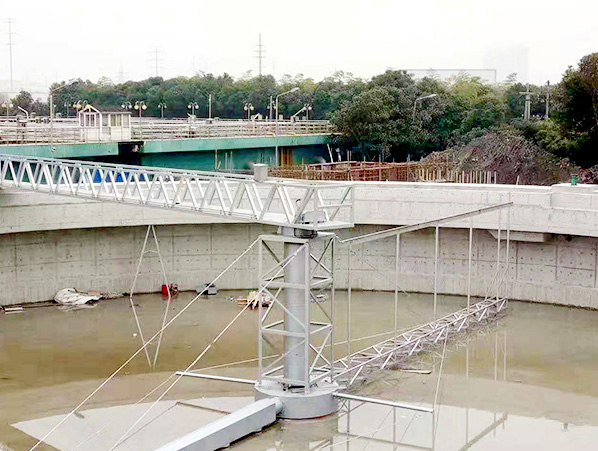

CG垂架式中心傳動刮吸泥機主要由工作橋、中心驅動裝置、中心旋轉豎掛、刮臂、中間拉杆、拉筋、導流筒及撇渣排渣等部件組成。

該設備采用中心傳動、垂架式，汙水從進水管流入導流筒擴散後，均勻的向周邊呈輻射狀流出，呈懸浮狀的汙泥經沉澱後沉積於池底，驅動裝置帶動中心豎架旋轉，並帶動刮臂及刮泥板轉動，將汙泥從池周刮向中心集泥槽後，靠池內靜水壓由排泥管排出池外。水麵的浮渣通過撇渣裝置撇向池邊，再由刮渣耙刮進排渣鬥內排出池外。而上清液則通過出水堰板溢入出水槽內排出。

電氣控製：可根據用戶需要設定設備的啟、停及運行時間，可帶PLC接口。
